    直流电机检测技术实验装置

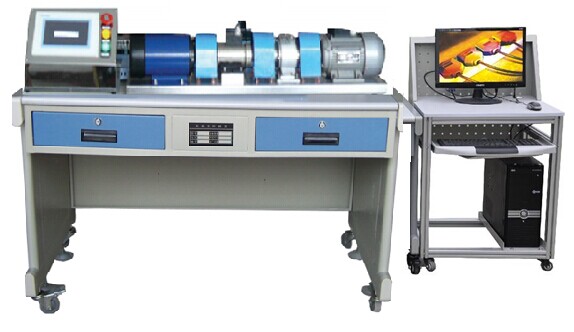

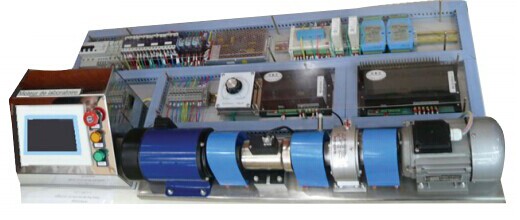

    (设备参考图片,具体结构可按需求定做)
    一 系统概述:
    “智能型高级直流电机检测技术实验装置”是直流电机对应的机械特性、电气特性的测试和教学实训于一体,配套先进的检测控制手段,对以上各种运行方式进行定量分析,采集电机运行的各种参数。学生可通过一个嵌入式触摸屏电脑实现采集数据的显示、系统控制、加载控制等。
    一台基于W i n C E ( 中 文 版 ) 操作系统 、内嵌Homebuilder嵌入版组态软件的触摸屏是唯一的人机界面,它在系统中作为数据输入、显示监控及 控制终端。该终端采用RS-485/232接口采集模块进行通讯,数据采集模块将传感器的检测值上传给终端进行显示或用于监控,本款世界杯预选赛比分 的终端还可下达操作指令给执行模块从而实现对程控设备的调节,进而实现对电机电枢电压及负荷的控制。
    二 系统主要设备及参数:
    1.加载设备:磁粉制动器
    供电电源24V 激磁电流0~0.6A 加载能力0~5N.m
    2 .动态扭矩传感器 测量旋转电机扭矩,量程0~±5N.m 线性输出0~±5V (正反方向)
    3.直流电动机: 电枢电压直流220V 励磁电压直流220V 功率185W ,转速1500转/分钟
    4 .220V直流调速器:
    0~220V可调,电压输出线性可控,控制信号4-20mA。
    5.人机界面设备:
    7"高亮TFT液晶显示屏,分辨率800×480,四线电阻式触摸屏,分辨率1024×1024。
    WinCE(中文版) 操作系统,内嵌HMIBuilder嵌入版组态软件无限点。主频400M,内存64M,存储设备128M电子盘。
    工作电源DC24V
    具有两个2.0的USB接口,支持工程备份及还原,支持外部输入接口设备,如USB鼠标键盘等。
    具备两个DB9接口,COM1是RS-232接口,COM2具备一个RS-232接口和RS-485接口
    6.三菱PLC FX2N-16MR-001.
    2路模拟量输出模块, 4路模拟量输入模块。
    7. 隔离型直流电流传感器,量程0-3A,0~±5V线性输出 (正反方向) 。
    8. 隔离型直流电压传感器,量程0-300V,0~±5V线性输出 (正反方向) 。
    9.基于触摸屏的组态软件运行环境 实现数据采集及显示 实现电拖系统的系列控制操作。
    10.大功率电阻负载单元。
    11. 电机导轨,光码盘测速系统,及连轴器。
    三 完成实验内容:
    1.直流电动机空载特性试验
    2.直流电动机负载试验
    3.直流电动机效率测定
    4.直流电动机特性曲线测定
    5.直流电动机冷态电阻、温升实验等
    6.直流电动机的转速、输出转矩、功率、电压、电流测定
