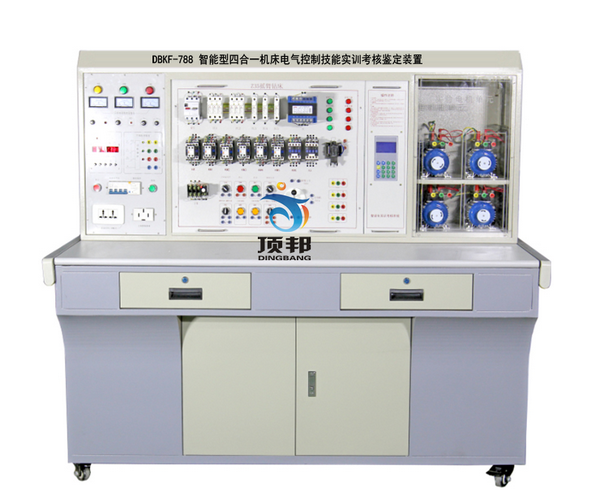

• 智能型四合一机床电气控制技能实训考核鉴定装置是按照劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”规范要求,结合工厂生产实际和职业岗位的技能要求,按照职业教育和实训考核特点而设计的产品。其适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、机床电路维修等课程的实训与考核,也适合技工学校机电类专业《电气设备维修》课程的实习、安装,维修电工技师班培训和实操。
    产品特点:
    ● 智能化程度高:由教师机通过电脑统一设置故障,由网络输至学生实训台进行排故训练,故障点设置快捷、方便,训练考核成绩自动记录、排序、打印,极大方便世界杯预选赛比分 的管理,大大减轻教师的工作量。
    ● 公正度高:由电脑统一设置故障,实训考核人员条件与机会均等,客观、科学判断实训考核结果,做到“铁面无私”。
    ● 装置采用积木式结构,学校可根据实训考核的侧重点选择相应的机床电路挂箱,做到一台装置可以进行多种机床电路实训考核,且根据以后教学情况的变化而增购挂箱,设备永不淘汰。
    ● 实用性强:通过测试查找故障点,熟练掌握机床故障特点,各器件的性能结构、各类机床电路工作原理。
    ● 所有的元器件都安装在面板正面,可直观地看到它们的动作情况,面板上还安装了测试孔,便于学生测试与排故。
    ● 装置上设有三相电源输出短路软载止保护功能,防止了实训考核时发生误操作损坏元器件。
    二、适用范围
    通过更换挂箱能完成以下四种机床电路的实训考核:
    1、X62W型万能铣床电气技能实训考核
    2、T68卧式镗床电路技能实训考核
    3、Z3040摇臂钻床电路技能实训考核
    4、M7130 平面磨床电气技能实训考核
    每个电路均设有17-25个故障点,通过挂箱上的故障设置盒随机设计故障点。
    三、特点
    1、一台装置能完成四种机床电路的实训考核,经济效益显著。
    2、设有电压型和电流型保护器,能确保操作者人身安全,还设有实验管理器,可设定实训时间,定时报警且切断电源。为学员的考核提供一个统一的标准。
    3、设有单片机和全程监控三相输出工作电源相间、线间过载或短路,一旦发生即切断电源且告警,故障排除按下复位按钮后才能重新启动电源,确保设备安全。
    四、技术性能
    1、输入电源:三相四线~380V±10%  50Hz
    2、温度:-5℃~+40℃,相对湿度<85%(25℃)
    3、装置容量:<1.5KVA
    4、外形尺寸:1500mm×700mm×1400mm
    五、装置的构成及功能
    装置主要有实训屏、实训机床电路挂箱、实训桌等组成。
    (一)实训屏
    实训屏为铁质双层亚光密纹喷塑结构,铝合金面板
    1、主控功能板
    (1)三相四线电源输入,通过漏电保护器接通总开关,由接触器通过启动、停止按钮进行操作。
    (2)设有450V指针式交流电压表三只,指示电源输入的三相电源电压,并有三只指示灯指示实训台与外部电源的通断。
    (3)三相四线电源输出,具有单片机全程监控相间、线间过载或短路自动切断总电源,且设有报警与复位功能。
    (4)实验管理器:具有设定实训时间,定时报警、切断电源等功能。
    (5)设有380V和220V插座,为外部仪器提供工作电源。
    2、辅助器件安装屏
    右边安装屏装有实训考核用的演示及验证电机,电机所有的接线口都已引到面板上,通过专用安全导线与实训考核电路挂箱连接。
    3、配套机床实训及编程教学课件(包含以下内容)
    绪论:数控机床的发展与分类
    1 数控机床常用电气元件
    2.1 数控系统及故障排除方法
    2.2 数控机床硬件的连接
    3 数控机床参数设定
    4 数控机床PMC控制与应用
    5 数控机床数据传输与备份
    6 CNC系统的故障诊断与维修
    7 伺服系统的故障诊断与维修
    8 数控机床验收、安装、调试及机械部件故障排除
    9 数控机床典型故障诊断与排除
    10 数控机床常用机械元件
    11  认识数控机床的坐标系及编程规则
    12  宇龙数控车床仿真软件的操作
    13  数控车削加工工艺分析
    14  简单轴类零件的编程与加工
    15  圆弧面零件的编程与加工
    16  螺纹的编程与加工
    17  中等复杂轴套类零件的编程与加工
    18  异形面的编程与加工
    19  宇龙数控铣床仿真软件的操作
    20  数控铣削加工工艺分析
    21 直槽的编程与加工
    22  圆弧槽的编程与加工
    23  内、外轮廓的编程与加工
    24  孔系的编程与加工
    25  曲面的编程与加工
    (二)X62W万能铣床电路技能实训考核装置故障点设置一览表:


    故障编号故障现象故障编号故障现象
    1冷却泵不能启动13进给电机不能正转
    2主轴、进给均不能启动14工作台不能向上或向后进给
    3主轴无变速冲动15圆形工作台不能工作
    4主轴停止制动不正常16非圆工作台不能向右进给
    5主轴电机不能启动17非圆不能上下(或前后)进给,不能快进
    6主轴停止不能制动18不能上下(或前后)进给
    7主轴不能启动19不能向下(或前)进给
    8进给电机不能启动20进给电机不能反转
    9进给变速无冲动,圆形工作台不能工作21只能一地快进操作
    10工作台不能左右进给22不能快进
    11非圆工作台不工作23电磁阀不动作
    12工作台不能向左进给24进给电机不转
    (二)T68卧式镗床电路技能实训考核挂箱故障点设置一览表:
    故障编号故障现象故障编号故障现象
    1机床不能启动14主轴电机不能正转
    2主轴正转不能启动15主轴只有点动控制
    3主轴正转不能启动16主轴电机不能正转
    4主轴正转不能启动17主轴电机不能反转
    5主轴正转不能启动18主轴正转工作不正常
    6主轴正转不能启动19主轴低速不能工作
    7主轴正转不能启动20主轴反转工作不正常
    8主轴正转不能启动21主轴高速不工作
    9主轴不能工作22快速电机不能正转
    10主轴无高速23快速电机不能正转
    11主轴停止无制动24快速电机不能反转
    12主轴变速无冲动25快速电机不转
    13变速冲动工作不正常

    (三)Z3040摇臂钻床电路技能实训考核装置故障点设置一览表:
    故障编号故障现象故障编号故障现象
    1机床不工作11立柱不能松开
    2机床不工作12立柱不能松开
    3主轴电机不能启动13主轴箱不能保持松开
    4主轴电机不能启动14主轴箱不能松开
    5摇臂不能上升15机床不能启动
    6摇臂不能上升16冷却泵不能启动
    7摇臂不能下降17照明灯不亮
    8摇臂不能下降18主轴不工作
    9立柱不能夹紧19立柱夹紧电机不工作
    10立柱不能夹紧20摇臂不能升降
    (四)M7130 平面磨床电气技能实训考核挂箱故障点设置一览表:
    故障编号故障现象故障编号故障现象
    1机床无法启动15电磁吸盘不能工作
    2液压泵电动机无法启动16电磁吸盘控制不能自锁
    3液压泵电动机无法启动17电磁吸盘不能进行充磁
    4液压泵电动机无法启动18电磁吸盘不能进行充磁
    5液压泵电动机和砂轮电动机都无法启动19电磁吸盘不能退磁
    6砂轮电动机无法启动20电磁吸盘不能退磁
    7砂轮电动机无法启动21电磁吸盘不工作
    8砂轮电动机控制无自锁22电磁吸盘不工作
    9砂轮电动机无法启动23液压泵、砂轮电动机不能工作
    10砂轮电动机无法启动24电磁吸盘不能退磁
    11砂轮架无法上升25电磁吸盘不能工作
    12砂轮架无法上升26液压泵不工作
    13砂轮架无法下降27砂轮不工作
    14砂轮架无法下降28砂轮不能下降
