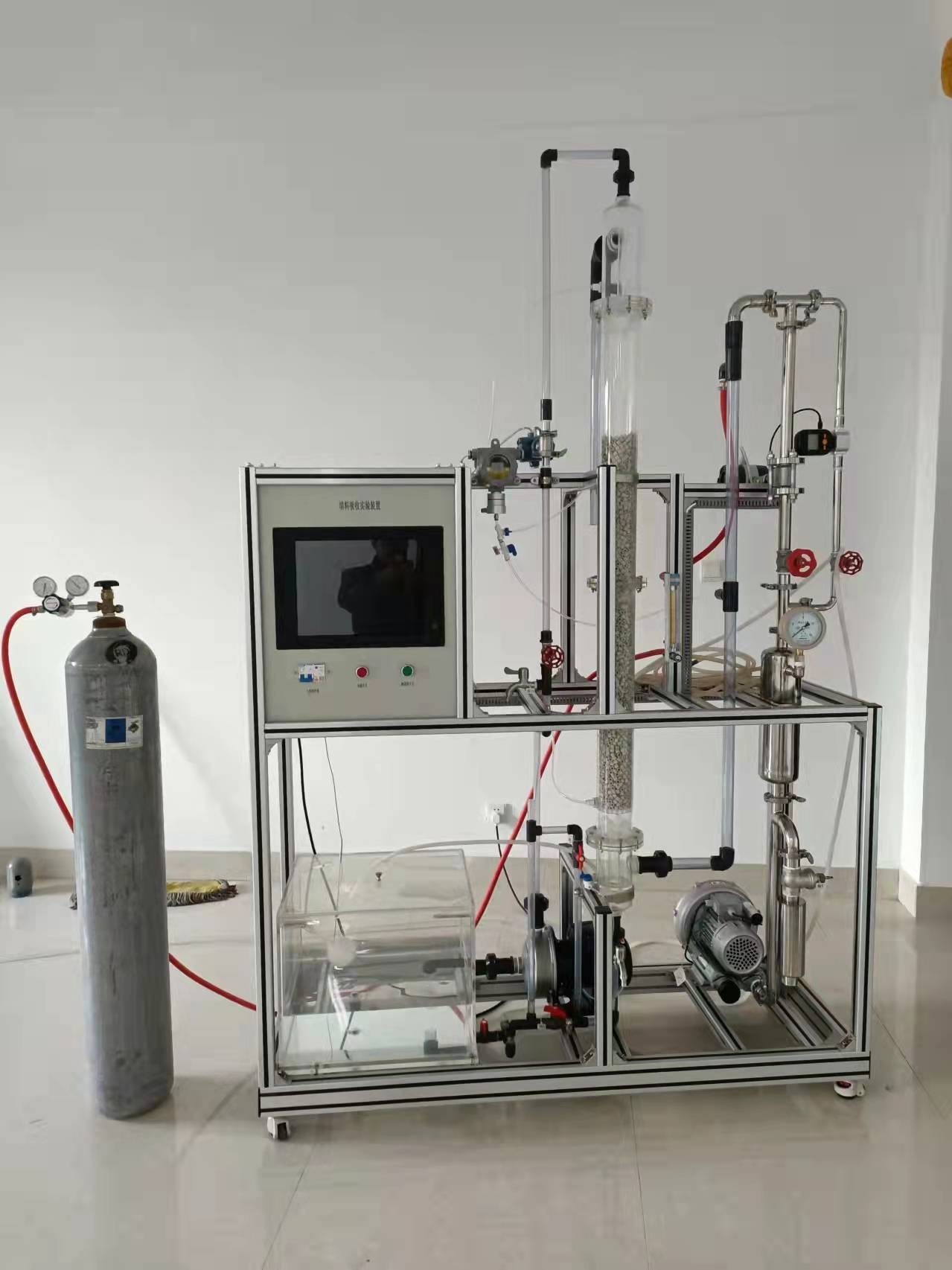

DB-XS/TL 填料吸收实验装置
技术指标 说 明 装置特点 1、整个装置美观大气，结构设计合理，整体感强，能够充分体现现代化实验装置的概念。
2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。
3、整套设备除去特殊材料外均采用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。
4、全塔气液接触现象可视。
5、本实验装置采用二氧化碳——水体系。CO2气体无味、无毒、廉价，所以气体吸收实验常选择CO2作为溶质组分。
6、塔中部有液体再分布器，塔底部有栅板式填料支承装置。填料塔底部有液封装置，以避免气体泄漏。
7、装置设计可360度观察，实现全方位教学与实验。装置功能 1、了解填料吸收塔的结构、流程及操作方法。
2、观察填料吸收塔的流体力学行为并测定在干、湿填料状态下填料层压降与空塔气速的关系。
3、测定总传质系数Kya，并了解其影响因素。设计参数 液相体积传质系数 ：0.006—0.02（ m/s）。
空气流量：0.4～4.0m3/h。
二氧化碳流量：0.16～1.6L/min。
填料塔压降：0.6—1.5KPa；常温、常压操作。公用设施 水：装置自带304不锈钢水箱，连接自来水。实验时经离心泵进入吸收塔，循环使用。
电：电压AC220V，功率1.5KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。
气：空气来自风机（自带气源），CO2来自气体钢瓶。
实验物料：水-- CO2。
外配设备：二氧化碳钢瓶及减压阀、化学分析仪（用户自配）。主要设备 玻璃填料吸收塔：,内装φ10×10mm拉西环不锈钢填料；填料塔内径 D=90mm。
吸收塔填料层有效高度Z＝800mm。
LZB-3 CO2转子流量计： 流量范围 0.16～1.6L/min 。
LZB-15 空气转子流量计：流量范围0.4～4.0m3/h。
LZB-15水转子流量计：流量范围16～160L/h。
宇电AI702M多路温度数字显示仪。
压差计：U型压差计，观察上下塔压降变化。
混合稳压罐：304不锈钢制作，对空气和二氧化碳气体充分混合、稳压后输入吸收塔
鼓风机：旋涡气泵,功率 250W，最大流量30m3/h。
不锈钢增压泵：功率90W，最大流量1m3/h。
电器：接触器、开关、漏电保护空气开关。
304不锈钢管路、管件及阀门。
304不锈钢仪表柜：测控、电器设备在实验架上。
304不锈钢材质框架1500*500*2000mm(长×宽×高)，带脚轮及禁锢脚。测控组成 变量 检测机构 显示机构 执行机构 液体进口温度 Pt100铂电阻 数显仪表 无 气体进口温度 Pt100铂电阻 数显仪表 无 液体流量 转子流量计 流量计就地显示 手动阀门 CO2流量 转子流量计 流量计就地显示 手动阀门 空气流量 转子流量计 流量计就地显示 手动阀门 塔体压降 U型压力计 就地显示 无 CO2液体浓度 化学分析
DB-XS/TL/II 数字型填料吸收实验装置技术指标 说 明 装置特点 1、整个装置美观大气，结构设计合理，整体感强，能够充分体现现代化实验装置的概念。
2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。
3、整套设备除去特殊材料外均采用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。
4、全塔气液接触现象可视。
5、本实验装置采用二氧化碳——水体系。CO2气体无味、无毒、廉价，所以气体吸收实验常选择CO2作为溶质组分。
6、塔中部有液体再分布器，塔底部有栅板式填料支承装置。填料塔底部有液封装置，以避免气体泄漏。
7、装置设计可360度观察，实现全方位教学与实验。
8、实验除可直接在控制柜进行所有操作外，还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式，配套实验数据采集及数据处理软件。数据可通过U盘导出，可连接打印机打印数据。装置能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常运行不出现安全事故。装置功能 1、了解填料吸收塔的结构、流程及操作方法。
2、观察填料吸收塔的流体力学行为并测定在干、湿填料状态下填料层压降与空塔气速的关系。
3、测定总传质系数Kya，并了解其影响因素。设计参数 液相体积传质系数 ：0.006—0.02（ m/s）。
空气流量：0.4～4.0m3/h。
二氧化碳流量：0.16～1.6L/min。
填料塔压降：0.6—1.5KPa；常温、常压操作。公用设施 水：装置自带304不锈钢水箱，连接自来水。实验时经离心泵进入吸收塔，循环使用。
电：电压AC220V，功率1.5KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。
气：空气来自风机（自带气源），CO2来自气体钢瓶。
实验物料：水-- CO2。
外配设备：二氧化碳钢瓶及减压阀、化学分析仪（用户自配）。主要设备 玻璃填料吸收塔：,内装φ10×10mm拉西环不锈钢填料；填料塔内径 D=90mm。
吸收塔填料层有效高度Z＝800mm。
LZB-3 CO2转子流量计：流量范围 0.16～1.6L/min 。
空气流量计：孔板流量计，孔板喉径：φ10mm，压差传感器0～2KPa。
液体流量：DN6涡轮流量计：流量范围10～600 L/h，4-20mA远传输出，流量检测机构。
塔体床层压降由5KPa差压传感器测取，观察上下塔压降变化。
宇电AI702M（带485接口）多路温度数字显示仪。
宇电AI702M（带485接口）多路流量数字显示仪。
宇电AI501（带485接口）数字压差显示仪。
混合稳压罐：304不锈钢制作，对空气和二氧化碳气体充分混合、稳压后输入吸收塔
鼓风机：旋涡气泵,功率 250W，最大流量30m3/h。
不锈钢增压泵：功率90W，最大流量1m3/h。
电器：接触器、开关、漏电保护空气开关。
304不锈钢管路、管件及阀门。
304不锈钢仪表柜：测控、电器设备在实验架上。
304不锈钢材质框架1500*500*2000mm(长×宽×高)，带脚轮及禁锢脚。测控组成 变量 检测机构 显示机构 执行机构 液体进口温度 Pt100铂电阻 数字显示仪表，精度：0.5%FS 无 气体进口温度 Pt100铂电阻 数字显示仪表，精度：0.5%FS 无 液体流量 涡轮流量计 数字显示仪表，精度：0.5%FS 变频器 CO2流量 转子流量计 流量计就地显示 手动阀门 空气流量 孔板流量计 数字显示仪表，精度：0.5%FS 变频器 塔体压降 差压传感器 数字显示仪表，精度：0.5%FS 无 CO2液体浓度 化学分析 气相色谱仪 六通阀 软件组成 模拟模块：高达16位分辨率，RS485通讯模式；功能：温度、流量、压差等模拟量信号采集。配数据采集软件一套，在线工业组态软件一套。
